ГОСТ 25912.1-91

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ПАГ-14 ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

Конструкция

Reinforced concrete prestressed slabs PAG-14 for aerodrome pavement. Structure



ОКП 58 6711

          Дата введения 1992-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР

РАЗРАБОТЧИКИ

Б.И.Демин, канд. техн. наук (руководитель темы); В.А.Долинченко, канд. техн. наук; Н.Б.Васильев, канд. техн. наук; К.Д.Жуков; В.М.Скубко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8

3. ВЗАМЕН ГОСТ 25912.1-83

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 25912.0-91

1; 3

ГОСТ 25912.4-91

Табл.2; 8



Настоящий стандарт распространяется на предварительно напряженные железобетонные плиты ПАГ-14 размерами в плане 6х2 м и толщиной 14 см, изготовляемые из тяжелого бетона и предназначенные для устройства сборных аэродромных покрытий, и устанавливает конструкцию указанных плит.

1. Форма плит - по ГОСТ 25912.0.

2. Технические показатели плит приведены в табл.1.

Таблица 1







Марка плиты

Напрягаемая продольная арматура на плиту

Класс бетона по прочности

Объем бетона на плиту, м3

Расход арматуры на плиту, кг





на растяжение при изгибе

на сжатие



Напрягаемая

Ненапрягаемая

Итого

ПАГ-14V

10⌀14АтV

10⌀14АV

Bbtb 3,6

В25

1,68

72,6
75,6

70,4

143,0
146,0

ПАГ-14IV

10⌀14АтIVC

10⌀14АтIV

10⌀14АIV





ПАГ-14V-1

12⌀12АтV

12⌀12АV



64,0
66,6

70,6

134,6
137,2

ПАГ-14IV-1

12⌀12АтIVC

12⌀12АтIV

12⌀12АIV







Примечания:

1. Расход напрягаемой арматуры и общий расход арматуры на плиту приведены:

над чертой - теоретический при условной длине стержней напрягаемой арматуры, равной 6000 мм;

под чертой - с учетом выпусков напрягаемой арматуры для ее захвата при натяжении, длина которой принята 6250 мм.

Дополнительный расход металла на изготовление анкеров для временного закрепления напрягаемой арматуры на упорах формы составляет 2,0 кг на плиту.

2. Расход напрягаемой арматуруры и общий расход арматуры на плиту уточняют с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.



3. Плиты должны удовлетворять всем требованиям ГОСТ 25912.0 и настоящего стандарта.

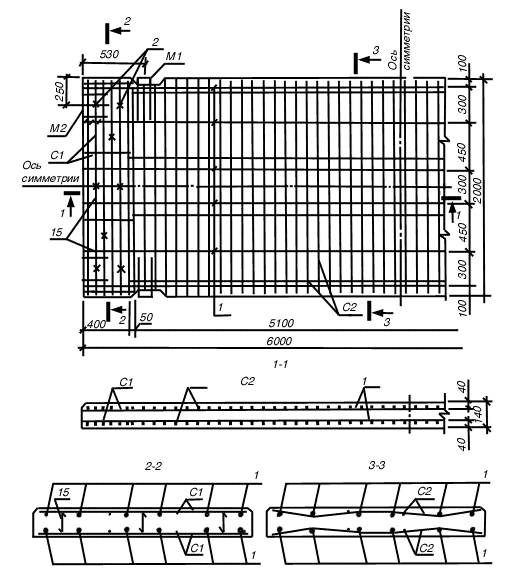

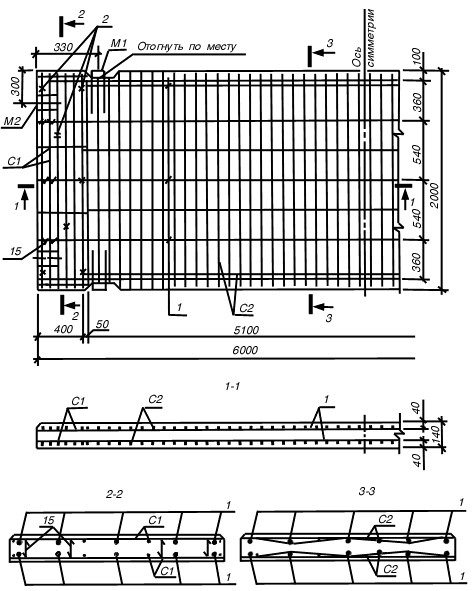

4. Армирование плит с напрягаемой продольной арматурой диаметром 14 мм должно соответствовать приведенному на черт.1, плит с напрягаемой продольной арматурой диаметром 12 мм - на черт.2.





1 - напрягаемая арматура; 2 - крепление сеток С1

Черт.1


1 - напрягаемая арматура; 2 - крепление сеток С1

Черт.2

5. Верхние и нижние арматурные сетки С1 следует крепить скобами К1 (поз.16).

Средние сетки С2 закрепляют путем переплетения с напрягаемой продольной арматурой (сеч.3-3) или скобами К4 диаметром 3 мм, устанавливаемыми по длине сетки через 100 см и в три ряда по ее ширине через 80 см.

6. Номинальная толщина защитного слоя бетона до арматуры:

32 мм - для нижней и верхней напрягаемой продольной арматуры;

23 мм - для стержней сетки С1;

27 мм - для стержней сетки С2.

При закреплении сетки С2 путем переплетения ее с напрягаемой арматурой толщину защитного слоя бетона до стержней сетки С2 определяют исходя из схем, приведенных на черт.1 и 2 (сеч.3-3).

7. Спецификация арматурных и монтажно-стыковых изделий, а также выборка арматурной стали на плиту приведены в табл.2.

                                                     Таблица 2





Арматурные и монтажно-стыковые изделия

Число изделий на плиту

Выборка арматурной стали на плиту



Сечение

Общая длина, м

Масса, кг

Сетка С1

4

⌀8АIII

47,52

18,80



⌀5ВрI

6,48

0,92

Сетка С2

2

⌀5ВрI

245,44

35,34

Монтажно-стыковые изделия

М1

4

⌀20АI

3,20

7,92



⌀10АI

2,00

1,24



М2

4

⌀16АI

2,56

4,04



⌀5ВрI

1,80

0,28

Спираль (поз.15)

20

⌀3ВрI

25,00

1,30

Скоба К1 (поз.16)

16

⌀5ВрI

3,52

0,51



Примечания:

1. В плитах с напрягаемой продольной арматурой диаметром 12 мм число спиралей (поз.15) на плиту - 24.

2. При креплении сеток С2 скобами К4 их число на плиту - 18, расход стали - 0,22 кг на плиту.

3. При применении арматурной стали класса Ат-IIIС ее диаметр и расход стали следует принимать одинаковым с арматурной сталью класса А-III.

4. По согласованию с потребителем допускается замена монтажно-стыковых изделий М2 на М2а или М2б по ГОСТ 25912.4 или на изделия другой конструкции при условии обеспечения эксплуатационных качеств аэродромного покрытия.



8. Арматурные и монтажно-стыковые изделия - по ГОСТ 25912.4.
